Осциллограф в учебной лаборатории: как студенту-электронщику читать сигнал на экране

На первом занятии по электротехнике или физике колебаний осциллограф часто пугает студента больше, чем сама лабораторная работа: экран с сеткой, десяток ручек регулировки и незнакомая «змейка» сигнала. На деле логика прибора довольно простая, и разобраться в ней можно за одно занятие — дальше это уже вопрос практики.

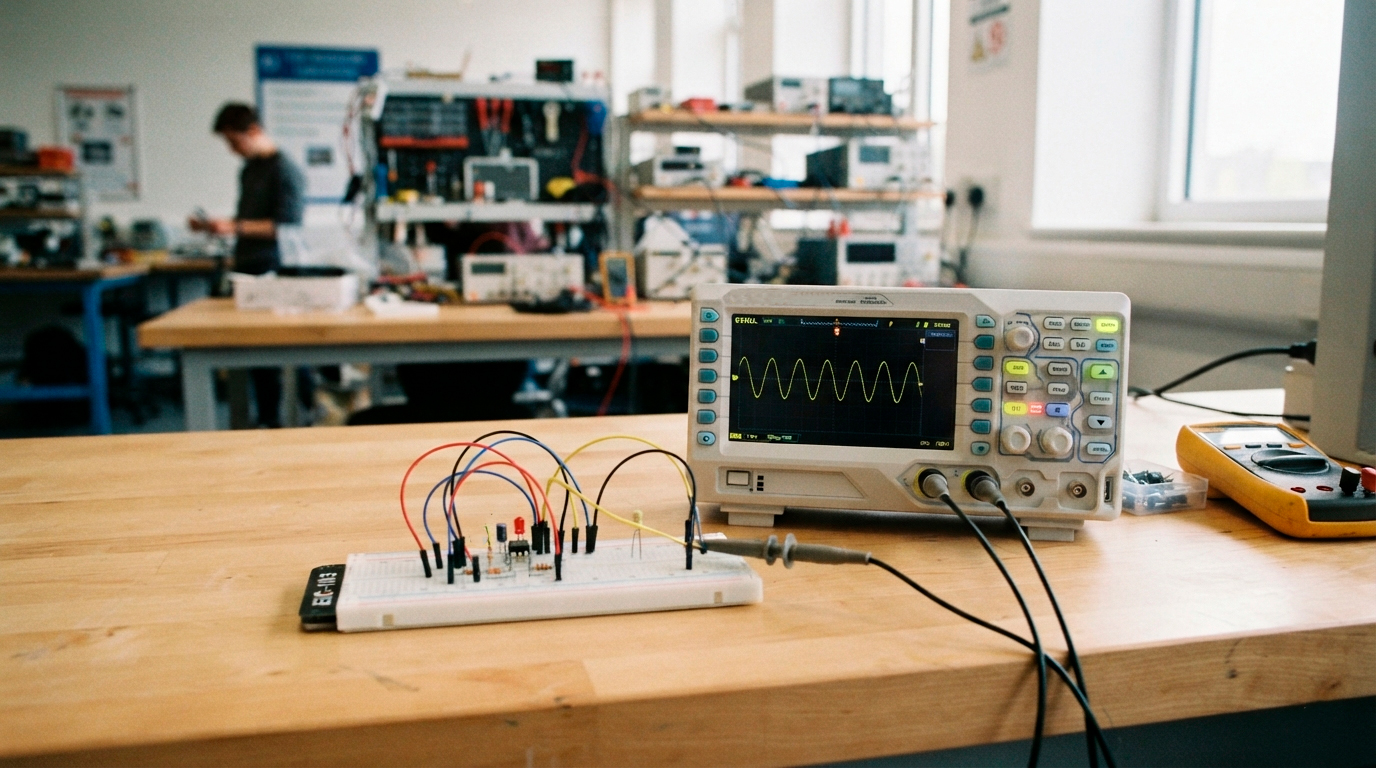

Учебные лаборатории технических вузов обычно оснащают базовыми двух- или четырёхканальными моделями начального уровня — например, цифровой осциллограф Rigol DHO814 относится именно к такому классу приборов, которые чаще всего встречаются в учебных практикумах по электротехнике и радиофизике. Разберём, как читать сигнал на экране прибора и не запутаться в органах управления.

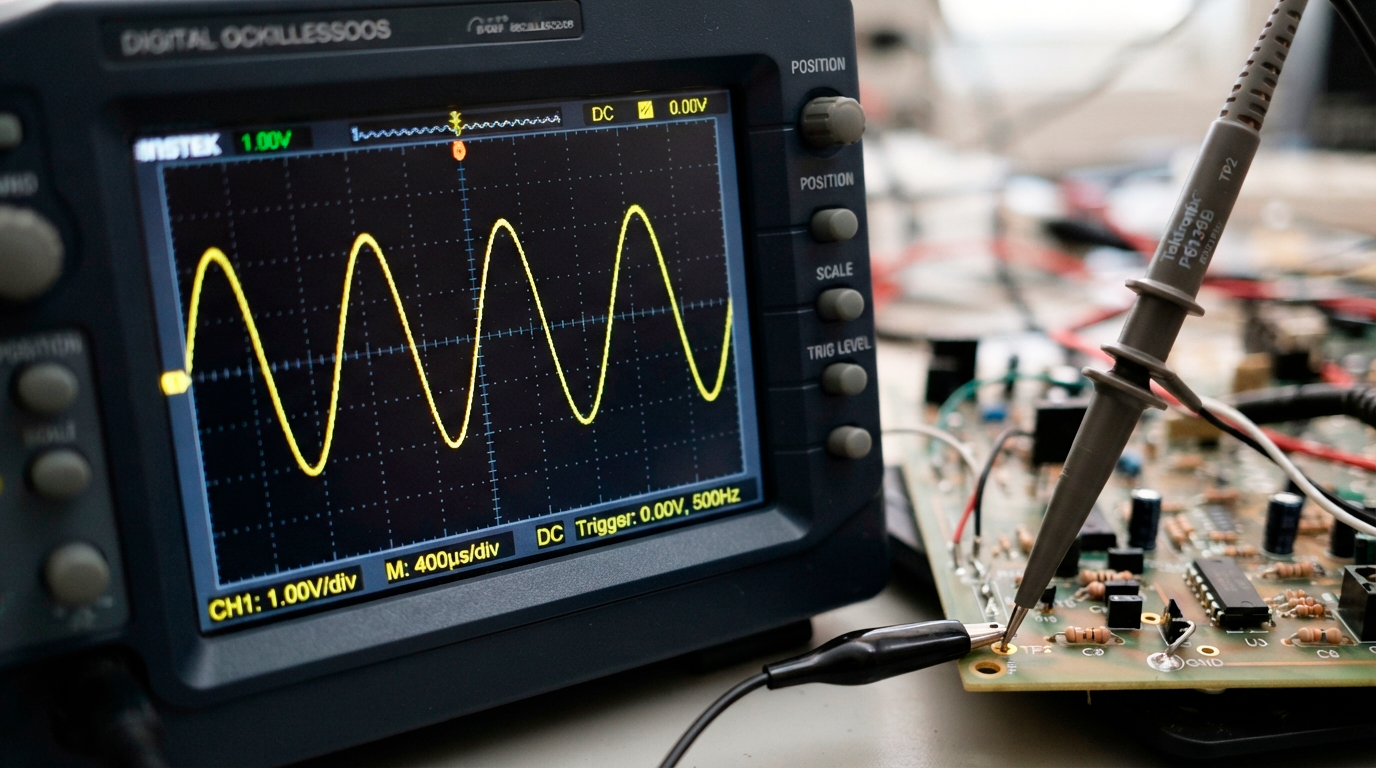

Что показывает экран осциллографа

По горизонтали экрана откладывается время, по вертикали — напряжение. Клетки сетки помогают быстро прикинуть амплитуду и период сигнала, даже не заглядывая в автоматические измерения прибора: достаточно умножить число делений на цену деления по вертикали (В/дел) и горизонтали (время/дел), которые всегда отображаются на экране.

Развёртка и синхронизация — то, из-за чего «уезжает» картинка

Главная сложность для новичка — синхронизация. Если сигнал на экране «плывёт» или дрожит, значит, прибор не может зафиксировать стабильную точку старта развёртки. Уровень синхронизации нужно выставить так, чтобы он попадал в диапазон амплитуды исследуемого сигнала — тогда картинка «замирает» и её удобно анализировать.

Типовые лабораторные задачи с осциллографом

• Наблюдение формы сигнала на выходе генератора и сравнение с теоретической.
• Измерение амплитуды, периода и частоты исследуемого напряжения.
• Снятие переходных характеристик RC- и RL-цепей.
• Изучение фигур Лиссажу при подаче двух сигналов на разные каналы.

Частые ошибки студентов при работе с прибором

Самая распространённая ошибка — забыть про коэффициент деления щупа: если щуп установлен в режим ×10, а прибор об этом «не знает» или настроен на ×1, показания амплитуды будут отличаться в десять раз. Вторая типичная проблема — не заземлённый щуп при измерении на плате с несколькими точками заземления, из-за чего на сигнал накладываются наводки и шум.

Зачем этот навык нужен после учёбы

Умение читать осциллограмму — это не узкоприкладной навык для одной лабораторной, а базовая компетенция любого, кто дальше пойдёт в разработку электроники, автоматику или сервисное обслуживание техники. Приборы в промышленности устроены сложнее учебных моделей, но принцип чтения сигнала остаётся тем же самым, что и на студенческом стенде.
